AbuGarcia Cardinal3 SX4000H フルベアリング化改造
AbuGarcia Cardinal3 SX4000H フルベアリング化改造をして遊びました。
高級リールを購入するお金が無いので、安価な物を安価なパーツで知恵と技術でより良き物へと改造です。

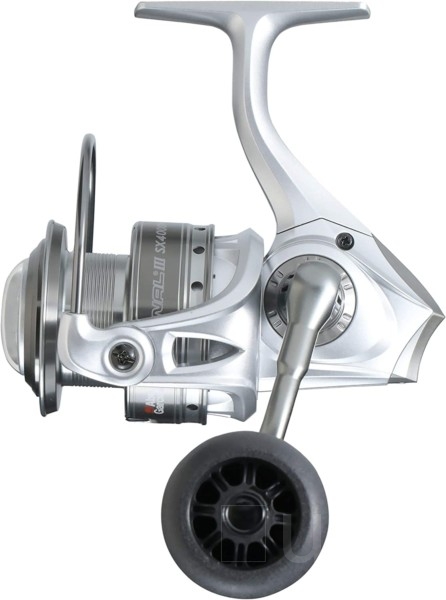

メーカー
AbuGarcia（アブガルシア）
型番
Cardinal3（カーディナルIII） SX4000H
改造概要
ボール/ローラーベアリング
改造前：3/1
改造後：7/1（ベアリング４つ追加 合計8ベアリング）
特徴
簡単ベアリング化改造可能で激安。（アマゾンで約3700円購入）
更にネジ込み式ハンドル、替えスプール付きのお得リール。

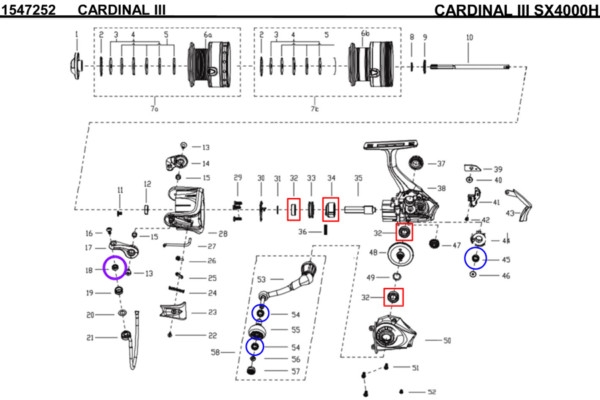

改造図
赤四角部分が標準ベアリング部分。
紫と青丸部分が改造部分を示します。
紫丸の個所のベアリング
外径：7mm
内径：4mm
厚み：2.5mm
ミネベア DDL740ZZを1個
青丸の個所のベアリング
外径：8mm
内径：5mm
厚み：2.5mm
ＩＳＣ ＳＭＲ８５ＺＺを3個
フルベアリング化 4ベアリングから8ベアリングへしてみましょう。
改造前

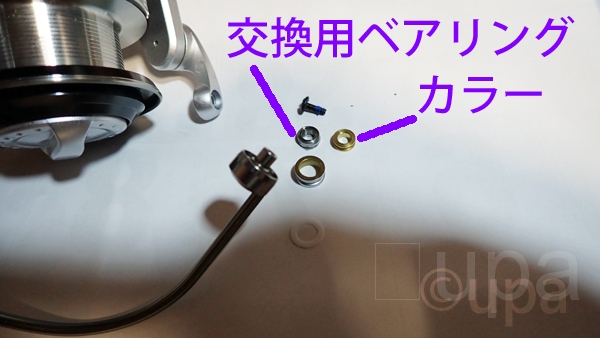

1番目は簡単なラインローラー部分のカラーを1個ベアリングへ交換です。

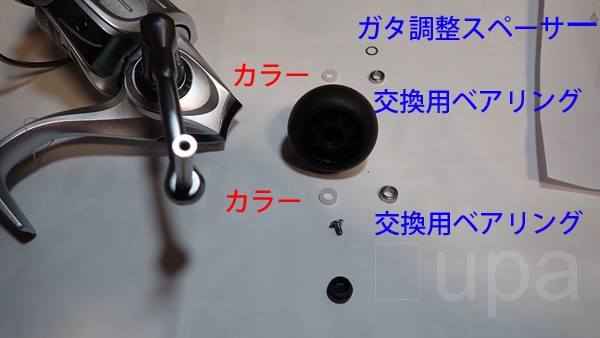

2番目も簡単なハンドル部分ののカラーを2個ベアリングへ交換＋スペーサー0.2ｍｍでガタ調整です
3番目はちょっと手間が掛かるところのオシレーションギア部分のカラーを1個ベアリングへ交換です。

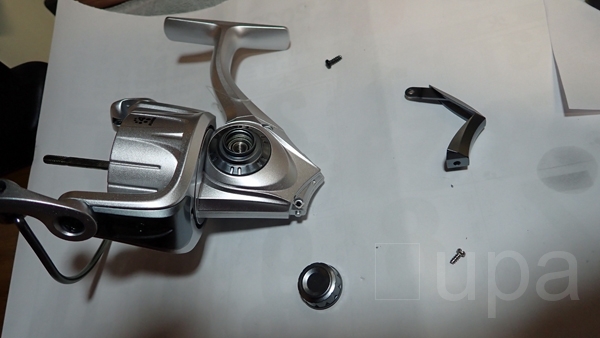

分解開始 露出ビスの個所から

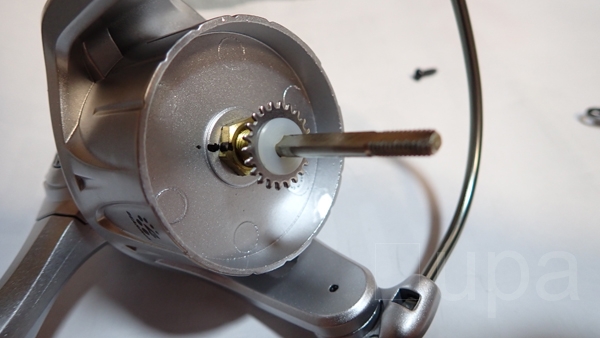

スプール 10 逆ねじ 取り合えずマーキング

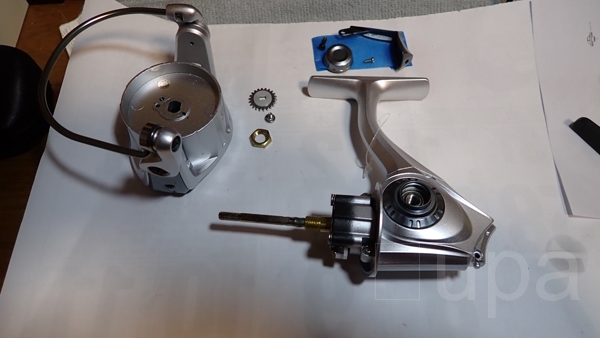

スプール分解

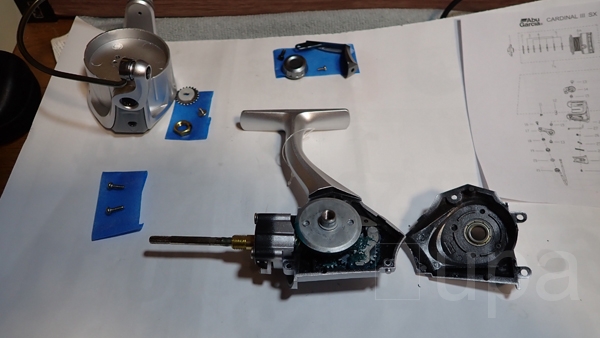

ケースオープン

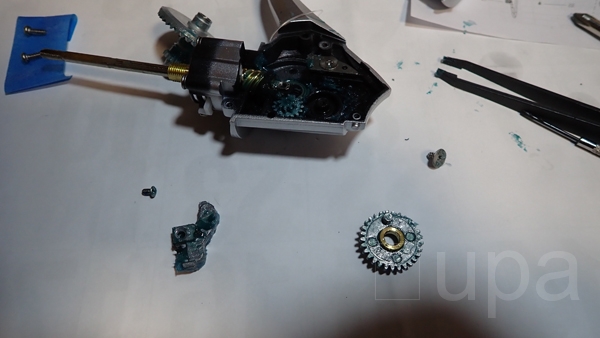

ドライブギヤを外します

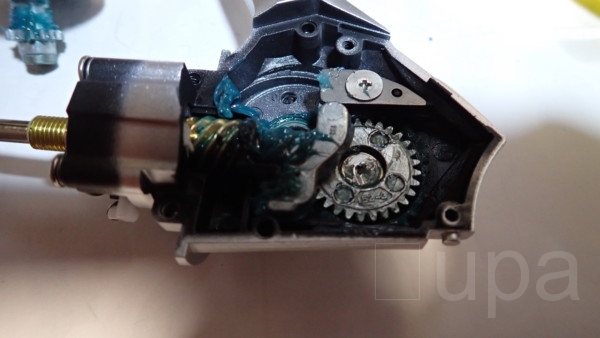

スライダー、カムを外して、やっとオシレーションギア部分が取り出せました。
オシレーションギア部分のカラーをベアリングに交換です。
逆の手順で組み立てて完了です。
AbuGarcia Cardinal3 SX4000H フルベアリング化改造の紹介でした。
このリールは価格に見合ったコストの掛け方で特にギヤ部の造りは安物です。
しかし、部品数少なくて簡単にベアリング化出来るで、素人分解には適したモデルです。
高級リールほど素人分解は危険なのでメーカーオーバーホール必要です。
このリールはハードな釣りには耐久性は無いでしょうが、年間数回しか釣りに行かない私には十分でしょう。
高級リールのオーバーホール代金の半額程度で、かなり安く使えるリールになりました。
